什么是仿石漆？仿石漆有什么性能？跟著成都仿石漆公司來看吧！

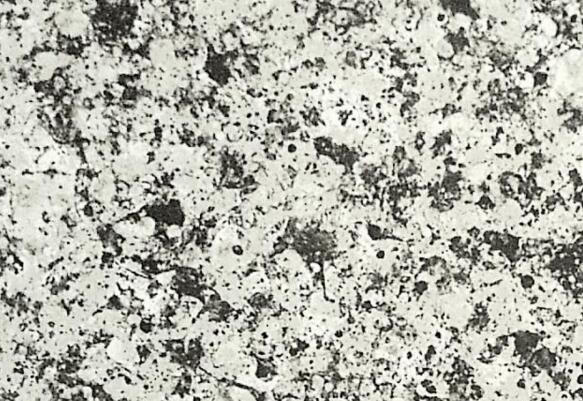

仿石漆是一種裝飾效果酷似大理石、花崗石的厚質(zhì)外墻裝飾涂料。主要采用各種顏色的天然石粉配制而成，多用于制造建筑外墻的仿石效果，因此又稱液態(tài)石。

仿石漆具有防火、防水、耐酸堿、耐污染。無毒、無味、粘接力強(qiáng)，永不褪色等特點(diǎn)，能有效地阻止外界惡劣環(huán)境對建筑物侵蝕，延長建筑物的壽命，由于仿石漆具備良好的附著力和耐凍融性能，因此特別適合在寒冷地區(qū)使用。仿石漆施工簡便，易干省時，施工方便等優(yōu)點(diǎn)。

仿石漆是藝術(shù)涂料中，制作難度非常大的一類涂料,又稱為:仿石涂料，是用涂料仿石材,仿做天然石材,其效果形象生動,論是質(zhì)感,還是色彩都接近天然石材,只是在硬度上略有欠缺..仿石漆包括:真石漆,仿砂巖漆,仿大理石漆,仿風(fēng)化石漆,仿法國木紋石,仿瑪瑙石,仿玉石,仿花崗巖漆,仿洞石漆等等.....主要是由制作者個人的素質(zhì)決定的.

性能

涂層硬度

仿石漆的涂層施工干固后十分堅硬，指甲不能摳動。一般的仿石漆如果在良好的天氣情況下施工三天后仍能用指甲摳動，應(yīng)視為涂層太軟。原因主要是選擇的乳液不恰當(dāng)。

它們在制備真石漆時，采取與制備乳膠漆相同的乳液，這就導(dǎo)致真石漆配方中的乳液含量較低，成膜時因大量砂石的存在使得涂層不夠緊密。經(jīng)涂料研發(fā)人員研究：用于真石漆制備的乳液的粘結(jié)強(qiáng)度不應(yīng)低于3MPa，最低成膜溫度不應(yīng)低于15攝氏度。較高的最低成膜溫度可能會造成在氣溫較低時不易成膜的缺點(diǎn)，可以通過適當(dāng)多加成膜助劑的方法來解決。成膜助劑在涂層干燥后可完全揮發(fā)，一般不會影響涂膜的性能。真石漆選擇的是粘結(jié)力較高的、最低成膜溫度也較高的復(fù)合乳液，這從根本上解決了涂層太軟的問題。

涂層抗水性良好，穩(wěn)定著色，不發(fā)白，無色差

有些仿石漆涂層在每次下雨以后，都會發(fā)白，涂層變得疏松，而在雨停后，經(jīng)太陽一曬，涂層又恢復(fù)原來的顏色。其實(shí)，這是由于涂層的耐水性不好、吸收了水分所引起的，配方原因是選用的丙烯酸乳液在合成時需加入表面活性劑，有些廠家為了增加乳液的穩(wěn)定性，所用的表面活性劑大大超量；有些廠家在制備真石漆時加入羧甲基纖維素、羥乙基纖維素等物質(zhì)作為增稠劑，以及加入苯甲酸鈉作為防腐劑。這些物質(zhì)都是水溶性的或親水的，涂料成膜后留在涂層中，就大大降低了涂層的耐水性能。

實(shí)驗(yàn)說明，將純丙乳液與石英砂混合，不加任何助劑，噴涂形成的涂層，其吸水率為0.42%；而在上述涂料的基礎(chǔ)上加入0.4%羥乙基纖維素，吸水率上升至4.3%。由于真石漆的涂層較厚，一旦吸收了水份后，不容易在較短的時間內(nèi)釋放出來，因此造成外觀發(fā)白，涂層內(nèi)部疏松的結(jié)果。傳化真石漆ESE選用的成膜助劑：有機(jī)硅改性丙烯酸酯乳液（硅丙乳液）。在干燥后具有良好的耐水性，因此涂層在干燥后遇水不會發(fā)生發(fā)白的現(xiàn)象。

更多成都仿石漆資訊關(guān)注成都麗彩美涂建材有限公司！品質(zhì)至尚,服務(wù)大眾是麗彩美涂的服務(wù)宗旨,麗彩美涂愿為您的家居增添無限色彩.服務(wù)熱線:4000289320!
